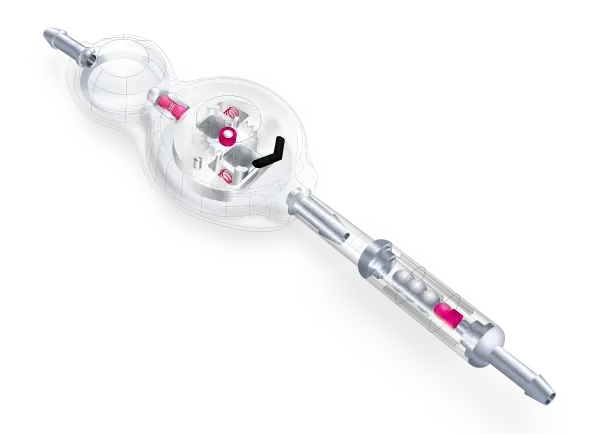

COMPONENTES
- 1 - Conectores em titânio
- 2 - Reservatório para punção com base rígida
- 3 - Rotor de ajuste com raio variável
- 4 - Dispositivo antigravitacional com esferas de tungstênio
- 5 - Mecanismo de controle de pressão Sphera (assento cônico, mola e esfera de rubi)
- 6 - Duplo sistema de travamento com imãs em neodímio e molas
- 7 - Revestimento da válvula em silicone
PRECISÃO NO MECANISMO DE AJUSTE
Durante o ajuste, a movimentação do rotor altera a distância entre o eixo do rotor e o mecanismo Sphera (mola, esfera e acento cônico de rubi), aumentando ou diminuindo a pressão da válvula. O rigoroso controle dimensional do raio do rotor permite definir com precisão as 08 diferentes pressões de abertura e fechamento do sistema, proporcionando real controle da pressão intracraniana quando o ajuste de pressão é realizado.
SEGURANÇA CONTRA DESPROGRAMAÇÃO
Com design exclusivo, o rotor da válvula possui duas travas mecânicas de segurança que se deslocam em sentidos opostos, podendo travar duplamente ou individualmente o sistema contra desprogramação não intencional. Cada trava está localizada em um dos ímãs e são impulsionadas contra uma posição de pressão pela ação de uma mola.
Quando os campos magnéticos presentes no ambiente, ou os unilaterais (gerados por exames de ressonância magnética) são capazes de mover um dos imãs e liberar uma das travas, a outra trava é forçada pelos mesmos campos a permanecer na posição de travamento, evitando a desprogramação da válvula.
Quando os campos magnéticos presentes no ambiente, ou os unilaterais (gerados por exames de ressonância magnética) são capazes de mover um dos imãs e liberar uma das travas, a outra trava é forçada pelos mesmos campos a permanecer na posição de travamento, evitando a desprogramação da válvula.
Rotor destravado
pelo dispositivo de
programação
Rotor travado mesmo
com uma trava liberada
pela ação de campo magnético
Rotor duplamente
travado pela
ação das molas
DISPOSITIVO ANTIGRAVITACIONAL
Controle da hiperdrenagem
O dispositivo antigravitacional Sphera Grav proporciona controle da hiperdrenagem, pois realiza a compensação automática da pressão de abertura do sistema com a mudança postural do paciente.
Quando o paciente estiver deitado, nenhuma resistência será gerada pelo dispositivo Sphera Grav, atuando apenas a válvula Sphera Pro. Porém, quando o paciente estiver em posição ortostática, a resistência máxima da Sphera Grav irá atuar somada à pressão de ajuste da Sphera Pro, tornando o sistema de derivação mais fisiológico, mantendo a pressão intraventricular mais estável e com menor risco de hiperdrenagem.
A Sphera Grav tem 06 opções de resistência (10, 15, 20, 25, 30 ou 35 cmH2O) para atender às diferentes necessidades de controle de pressão de cada paciente. O dispositivo é composto por esferas de tungstênio e rubi, corpo em polisulfona, conectores em titânio e revestimento em silicone.
Funcionamento do dispositivo Sphera Grav-20 na mudança postural com a Sphera Pro ajustada em 10 cmH20
FACILIDADE DE PROGRAMAÇÃO
O dispositivo de programação proporciona facilidade no ajuste da pressão, pois permite a fácil localização da válvula, não gera dor ao paciente e possibilita a confirmação imediata da pressão ajustada, sem a necessidade de exame de imagem.
Como a centralização correta do dispositivo de programação sobre a válvula é essencial para o destravamento e ajuste da pressão, o leitor possui um sistema de indicação de alinhamento que confirma a posição correta.
PASSO 01
Defina se irá reduzir ou aumentar a pressão girando a parte superior do programador no sentido anti-horário ou horário, até que o pino indicador esteja na posição "-" ou "+".
PASSO 02
Com o leitor inserido no posicionador, localizar a válvula. Alinhar a seta de indicação de fluxo do posicionador com o trajeto do cateter peritoneal. Movendo o posicionador ao redor da válvula, alinhar o centro do ponteiro com o centro do leitor. Ao girar o leitor no dois sentidos, o ponteiro deve permanecer parado. Realizar a leitura.
Ponteiro fora do centro, dispositivo de programação
na posição incorreta
Ponteiro no centro, dispositivo de programação
na posição correta
PASSO 03
Manter o posicionador na mesma posição e inserir o programador no lugar do leitor. Girar no sentido anti-horário para aumentar a pressão e sentido horário para diminuir a pressão.
PASSO 04
Trocar o programador pela leitor. Realizar a leitura da nova pressão, mantendo sempre o centro do ponteiro alinhado com o centro do leitor.
SPHERA PRO
Código
- PRO10215
Descrição
- 01 Válvula para hidrocefalia Sphera Pro
01 Cateter ventricular cerebral reto de 15 cm com guia de aço inox e angulador
01 Cateter peritoneal de 102 cm; 01 Tubo de teste com adaptador.
Conteúdo
Código
- PRO12015
Descrição
- 01 Válvula para hidrocefalia Sphera Pro
01 Cateter ventricular cerebral reto de 15 cm com guia de aço inox e angulador
01 Cateter peritoneal de 120 cm; 01 Tubo de teste com adaptador.
Conteúdo
Código
- PRO10223
Descrição
- 01 Válvula para hidrocefalia Sphera Pro
01 Cateter ventricular cerebral reto de 23,5 cm com guia de aço inox e angulador
01 Cateter peritoneal de 102 cm; 01 Tubo de teste com adaptador.
Content
Código
- PRO12023
Descrição
- 01 Válvula para hidrocefalia Sphera Pro
01 Cateter ventricular cerebral reto de 23,5 cm com guia de aço inox e angulador
01 Cateter peritoneal de 120 cm; 01 Tubo de teste com adaptador.
Content
Código
- PRO10215R*
Descrição
- 01 Válvula para hidrocefalia Sphera Pro com reservatório;
01 Cateter ventricular cerebral reto de 15 cm com estilete de aço inox e angulador;
01 Cateter peritoneal de 102 cm, 01 Tubo de teste com adaptador.
Content
Código
- PRO12015R*
Descrição
- 01 Válvula para hidrocefalia Sphera Pro com reservatório;
01 Cateter ventricular cerebral reto de 15 cm com estilete de aço inox e angulador;
01 Cateter peritoneal de 120 cm, 01 Tubo de teste com adaptador.
Content
Código
- PRO10223R*
Descrição
- 01 Válvula para hidrocefalia Sphera Pro com reservatório;
01 Cateter ventricular cerebral reto de 23,5 cm com estilete de aço inox e angulador;
01 Cateter peritoneal de 102 cm, 01 Tubo de teste com adaptador.
Content
Código
- PRO12023R*
Descrição
- 01 Válvula para hidrocefalia Sphera Pro com reservatório;
01 Cateter ventricular cerebral reto de 23,5 cm com estilete de aço inox e angulador;
01 Cateter peritoneal de 120 cm, 01 Tubo de teste com adaptador.
Conteúdo
SPHERA PRO UNISHUNT
Código
- UPRO10215
Descrição
- 01 Válvula para hidrocefalia Sphera Pro
01 Cateter ventricular cerebral reto de 15 cm com guia de aço inox e angulador
01 Cateter peritoneal de 102 cm pré-acoplado à válvula; 01 Tubo de teste com adaptador.
Conteúdo
Código
- UPRO12015
Descrição
- 01 Válvula para hidrocefalia Sphera Pro
01 Cateter ventricular cerebral reto de 15 cm com guia de aço inox e angulador
01 Cateter peritoneal de 120 cm pré-acoplado à válvula; 01 Tubo de teste com adaptador.
Conteúdo
Código
- UPRO10223
Descrição
- 01 Válvula para hidrocefalia Sphera Pro
01 Cateter ventricular cerebral reto de 23,5 cm com guia de aço inox e angulador
01 Cateter peritoneal de 102 cm pré-acoplado à válvula; 01 Tubo de teste com adaptador.
Conteúdo
Código
- UPRO12023
Descrição
- 01 Válvula para hidrocefalia Sphera Pro
01 Cateter ventricular cerebral reto de 23,5 cm com guia de aço inox e angulador
01 Cateter peritoneal de 120 cm pré-acoplado à válvula; 01 Tubo de teste com adaptador.
Conteúdo
Código
- UPRO10215R*
Descrição
- 01 Válvula para hidrocefalia Sphera Pro com reservatório;
01 Cateter ventricular cerebral reto de 23,5 cm com guia de aço inox e angulador
01 Cateter peritoneal de 102 cm pré-acoplado à válvula; 01 Tubo de teste com adaptador.
Conteúdo
Código
- UPRO12015R*
Descrição
- 01 Válvula para hidrocefalia Sphera Pro com reservatório;
01 Cateter ventricular cerebral reto de 23,5 cm com guia de aço inox e angulador
01 Cateter peritoneal de 120 cm pré-acoplado à válvula; 01 Tubo de teste com adaptador.
Conteúdo
Código
- UPRO10223R*
Descrição
- 01 Válvula para hidrocefalia Sphera Pro com reservatório;
01 Cateter ventricular cerebral reto de 23,5 cm com guia de aço inox e angulador
01 Cateter peritoneal de 102 cm pré-acoplado à válvula; 01 Tubo de teste com adaptador.
Conteúdo
Código
- UPRO12023R*
Descrição
- 01 Válvula para hidrocefalia Sphera Pro com reservatório;
01 Cateter ventricular cerebral reto de 23,5 cm com guia de aço inox e angulador
01 Cateter peritoneal de 120 cm pré-acoplado à válvula; 01 Tubo de teste com adaptador.
Conteúdo
SPHERA PRO UNITIZED
Código
- UNPRO10215
Descrição
- 01 Válvula para hidrocefalia Sphera Pro
01 Cateter ventricular cerebral reto de 15 cm com guia de aço inox e angulador
01 Cateter ventricular e 01 peritoneal de 102cm pré-acoplados à válvula; 01 Tubo de teste com adaptador.
Conteúdo
Código
- UNPRO12015
Descrição
- 01 Válvula para hidrocefalia Sphera Pro
01 Cateter ventricular cerebral reto de 15 cm com guia de aço inox e angulador
01 Cateter ventricular e 01 peritoneal de 120cm pré-acoplados à válvula; 01 Tubo de teste com adaptador.
Conteúdo
Código
- UNPRO10223
Descrição
- 01 Válvula para hidrocefalia Sphera Pro
01 Cateter ventricular cerebral reto de 23,5 cm com guia de aço inox e angulador
01 Cateter ventricular e 01 peritoneal de 102cm pré-acoplados à válvula; 01 Tubo de teste com adaptador.
Conteúdo
Código
- UNPRO12023
Descrição
- 01 Válvula para hidrocefalia Sphera Pro
01 Cateter ventricular cerebral reto de 23,5 cm com guia de aço inox e angulador
01 Cateter ventricular e 01 peritoneal de 120cm pré-acoplados à válvula; 01 Tubo de teste com adaptador.
Conteúdo
Código
- UNPRO10215R*
Descrição
- 01 Válvula para hidrocefalia Sphera Pro com reservatório;
01 Cateter ventricular cerebral reto de 15 cm com guia de aço inox e angulador
01 Cateter ventricular e 01 peritoneal de 102cm pré-acoplados à válvula; 01 Tubo de teste com adaptador.
Conteúdo
Código
- UNPRO12015R*
Descrição
- 01 Válvula para hidrocefalia Sphera Pro com reservatório;
01 Cateter ventricular cerebral reto de 15 cm com guia de aço inox e angulador
01 Cateter ventricular e 01 peritoneal de 120cm pré-acoplados à válvula; 01 Tubo de teste com adaptador.
Conteúdo
Código
- UNPRO10223R*
Descrição
- 01 Válvula para hidrocefalia Sphera Pro com reservatório;
01 Cateter ventricular cerebral reto de 23,5 cm com guia de aço inox e angulador
01 Cateter ventricular e 01 peritoneal de 102cm pré-acoplados à válvula; 01 Tubo de teste com adaptador.
Conteúdo
Código
- UNPRO12023R*
Descrição
- 01 Válvula para hidrocefalia Sphera Pro com reservatório;
01 Cateter ventricular cerebral reto de 23,5 cm com guia de aço inox e angulador
01 Cateter ventricular e 01 peritoneal de 120cm pré-acoplados à válvula; 01 Tubo de teste com adaptador.
Conteúdo
SPHERA GRAV
Código
- SPHERAGRAV-10
Descrição
- 01 Dispositivo Antigravitacional com resistência equivalente à pressão de 10 cmH2O
Conteúdo
Código
- SPHERAGRAV-15
Descrição
- 01 Dispositivo Antigravitacional com resistência equivalente à pressão de 15 cmH2O
Conteúdo
Código
- SPHERAGRAV-20
Descrição
- 01 Dispositivo Antigravitacional com resistência equivalente à pressão de 20 cmH2O
Conteúdo
Código
- SPHERAGRAV-25
Descrição
- 01 Dispositivo Antigravitacional com resistência equivalente à pressão de 25 cmH2O
Conteúdo
Código
- SPHERAGRAV-30
Descrição
- 01 Dispositivo Antigravitacional com resistência equivalente à pressão de 30 cmH2O
Conteúdo
Código
- SPHERAGRAV-35
Descrição
- 01 Dispositivo Antigravitacional com resistência equivalente à pressão de 35 cmH2O
Conteúdo
SPHERA PRO COM RESERVATÓRIO + SPHERA GRAV
Código
- UPRO10215-G10
Descrição
- 01 Válvula para hidrocefalia Sphera Pro com Reservatório pré-acoplada a:
01 Dispositivo Sphera Grav-10; 01 Cateter peritoneal de 102 cm;
01 Cateter ventricular cerebral reto de 15 cm com guia de aço inox e angulador.
Conteúdo
Código
- UPRO10215-G15
Descrição
- 01 Válvula para hidrocefalia Sphera Pro com Reservatório pré-acoplada a:
01 Dispositivo Sphera Grav-15; 01 Cateter peritoneal de 102 cm;
01 Cateter ventricular cerebral reto de 15 cm com guia de aço inox e angulador.
Conteúdo
Código
- UPRO10215-G20
Descrição
- 01 Válvula para hidrocefalia Sphera Pro com Reservatório pré-acoplada a:
01 Dispositivo Sphera Grav-20; 01 Cateter peritoneal de 102 cm;
01 Cateter ventricular cerebral reto de 15 cm com guia de aço inox e angulador.
Conteúdo
Código
- UPRO10215-G25
Descrição
- 01 Válvula para hidrocefalia Sphera Pro com Reservatório pré-acoplada a:
01 Dispositivo Sphera Grav-25; 01 Cateter peritoneal de 102 cm;
01 Cateter ventricular cerebral reto de 15 cm com guia de aço inox e angulador.
Conteúdo
Código
- UPRO10215-G30
Descrição
- 01 Válvula para hidrocefalia Sphera Pro com Reservatório pré-acoplada a:
01 Dispositivo Sphera Grav-30; 01 Cateter peritoneal de 102 cm;
01 Cateter ventricular cerebral reto de 15 cm com guia de aço inox e angulador.
Conteúdo
Código
- UPRO10215-G35
Descrição
- 01 Válvula para hidrocefalia Sphera Pro com Reservatório pré-acoplada a:
01 Dispositivo Sphera Grav-35; 01 Cateter peritoneal de 102 cm;
01 Cateter ventricular cerebral reto de 15 cm com guia de aço inox e angulador.
Conteúdo
Código
- UPRO10223-G10
Descrição
- 01 Válvula para hidrocefalia Sphera Pro com Reservatório pré-acoplada a:
01 Dispositivo Sphera Grav-10, 01 Cateter peritoneal de 102 cm;
01 Cateter ventricular cerebral reto de 23,5 cm com guia de aço inox e angulador.
Conteúdo
Código
- UPRO10223-G15
Descrição
- 01 Válvula para hidrocefalia Sphera Pro com Reservatório pré-acoplada a:
01 Dispositivo Sphera Grav-15; 01 Cateter peritoneal de 102 cm;
01 Cateter ventricular cerebral reto de 23,5 cm com guia de aço inox e angulador.
Conteúdo
Código
- UPRO10223-G20
Descrição
- 01 Válvula para hidrocefalia Sphera Pro com Reservatório pré-acoplada a:
01 Dispositivo Sphera Grav-20; 01 Cateter peritoneal de 102 cm;
01 Cateter ventricular cerebral reto de 23,5 cm com guia de aço inox e angulador.
Conteúdo
Código
- UPRO10223-G25
Descrição
- 01 Válvula para hidrocefalia Sphera Pro com Reservatório pré-acoplada a:
01 Dispositivo Sphera Grav-25; 01 Cateter peritoneal de 102 cm;
01 Cateter ventricular cerebral reto de 23,5 cm com guia de aço inox e angulador.
Conteúdo
Código
- UPRO10223-G30
Descrição
- 01 Válvula para hidrocefalia Sphera Pro com Reservatório pré-acoplada a:
01 Dispositivo Sphera Grav-30, 01 Cateter peritoneal de 102 cm;
01 Cateter ventricular cerebral reto de 23,5 cm com guia de aço inox e angulador.
Conteúdo
Código
- UPRO10223-G35
Descrição
- 01 Válvula para hidrocefalia Sphera Pro com Reservatório pré-acoplada a:
01 Dispositivo Sphera Grav-35, 01 Cateter peritoneal de 102 cm;
01 Cateter ventricular cerebral reto de 23,5 cm com guia de aço inox e angulador.
Conteúdo
Código
- UPRO12015-G10
Descrição
- 01 Válvula para hidrocefalia Sphera Pro com Reservatório pré-acoplada a:
01 Dispositivo Sphera Grav-10, 01 Cateter peritoneal de 120 cm;
01 Cateter ventricular cerebral reto de 15 cm com guia de aço inox e angulador.
Conteúdo
Código
- UPRO12015-G15
Descrição
- 01 Válvula para hidrocefalia Sphera Pro com Reservatório pré-acoplada a:
01 Dispositivo Sphera Grav-15, 01 Cateter peritoneal de 120 cm;
01 Cateter ventricular cerebral reto de 15 cm com guia de aço inox e angulador.
Conteúdo
Código
- UPRO12015-G20
Descrição
- 01 Válvula para hidrocefalia Sphera Pro com Reservatório pré-acoplada a:
01 Dispositivo Sphera Grav-20, 01 Cateter peritoneal de 120 cm;
01 Cateter ventricular cerebral reto de 15 cm com guia de aço inox e angulador.
Conteúdo
Código
- UPRO12015-G25
Descrição
- 01 Válvula para hidrocefalia Sphera Pro com Reservatório pré-acoplada a:
01 Dispositivo Sphera Grav-25, 01 Cateter peritoneal de 120 cm;
01 Cateter ventricular cerebral reto de 15 cm com guia de aço inox e angulador.
Conteúdo
Código
- UPRO12015-G30
Descrição
- 01 Válvula para hidrocefalia Sphera Pro com Reservatório pré-acoplada a:
01 Dispositivo Sphera Grav-30, 01 Cateter peritoneal de 120 cm;
01 Cateter ventricular cerebral reto de 15 cm com guia de aço inox e angulador.
Conteúdo
Código
- UPRO12015-G35
Descrição
- 01 Válvula para hidrocefalia Sphera Pro com Reservatório pré-acoplada a:
01 Dispositivo Sphera Grav-35, 01 Cateter peritoneal de 120 cm;
01 Cateter ventricular cerebral reto de 15 cm com guia de aço inox e angulador.
Conteúdo
Código
- UPRO12023-G10
Descrição
- 01 Válvula para hidrocefalia Sphera Pro com Reservatório pré-acoplada a:
01 Dispositivo Sphera Grav-10, 01 Cateter peritoneal de 120 cm;
01 Cateter ventricular cerebral reto de 23,5 cm com guia de aço inox e angulador.
Conteúdo
Código
- UPRO12023-G15
Descrição
- 01 Válvula para hidrocefalia Sphera Pro com Reservatório pré-acoplada a:
01 Dispositivo Sphera Grav-15, 01 Cateter peritoneal de 120 cm;
01 Cateter ventricular cerebral reto de 23,5 cm com guia de aço inox e angulador.
Conteúdo
Código
- UPRO12023-G20
Descrição
- 01 Válvula para hidrocefalia Sphera Pro com Reservatório pré-acoplada a:
01 Dispositivo Sphera Grav-20, 01 Cateter peritoneal de 120 cm;
01 Cateter ventricular cerebral reto de 23,5 cm com guia de aço inox e angulador.
Conteúdo
Código
- UPRO12023-G25
Descrição
- 01 Válvula para hidrocefalia Sphera Pro com Reservatório pré-acoplada a:
01 Dispositivo Sphera Grav-25, 01 Cateter peritoneal de 120 cm;
01 Cateter ventricular cerebral reto de 23,5 cm com guia de aço inox e angulador.
Conteúdo
Código
- UPRO12023-G30
Descrição
- 01 Válvula para hidrocefalia Sphera Pro com Reservatório pré-acoplada a:
01 Dispositivo Sphera Grav-30, 01 Cateter peritoneal de 120 cm;
01 Cateter ventricular cerebral reto de 23,5 cm com guia de aço inox e angulador.
Conteúdo
Código
- UPRO12023-G35
Descrição
- 01 Válvula para hidrocefalia Sphera Pro com Reservatório pré-acoplada a:
01 Dispositivo Sphera Grav-35; 01 Cateter peritoneal de 120 cm;
01 Cateter ventricular cerebral reto de 23,5 cm com guia de aço inox e angulador.
Conteúdo
Cateter Peritoneal
Código
-
PA90
Comprimento
(cm)
(cm)
-
90
Ø Interno
(mm)
(mm)
-
1,2
Ø Externo
(mm)
(mm)
-
2,6
Comprimento
Funcional (mm)
Funcional (mm)
-
-
Código
-
PA102
Comprimento (cm)
-
102
Ø Interno (mm)
-
1,2
Ø Externo (mm)
-
2,6
Comprimento Funcional (mm)
-
-
Código
-
PA120
Comprimento (cm)
-
120
Ø Interno (mm)
-
1,2
Ø Externo (mm)
-
2,6
Comprimento Funcional (mm)
-
-
Cateter Ventriculr Cerebral
Código
-
VA15
Comprimento
(cm)
(cm)
-
150
Ø Interno
(mm)
(mm)
-
1,4
Ø Externo
(mm)
(mm)
-
2,7
Comprimento
Funcional (mm)
Funcional (mm)
-
23,5 mm ± 0,5 mm
Código
-
VA23.5
Comprimento (cm)
-
23,5
Ø Interno (mm)
-
1,4
Ø Externo (mm)
-
2,7
Comprimento Funcional (mm)
-
23,5 mm ± 0,5 mm
Cateter Ventriculr Cerebral
DISPOSITIVO DE PROGRAMAÇÃO
Código
- REG-PRO
Descrição
-
01 Posicionador
01 Leitor
01 Programador
Conteúdo
Código
- REG-PRO-D
Descrição
-
01 Posicionador
01 Leitor Digital
01 Programador
Conteúdo
Radiopacidade
Identificação da válvula implantada
Exame de imagem da Sphera Pro para as 08 pressões, mostrando os conectores de entrada e saída, os dois imãs, a seta com a direção do fluxo, e o ponto indicativo da marcação de lateralidade da válvula.
Sphera Pro com Reg-Pro Analógico
Clique na imagem abaixo e assista ao vídeo
Sphera Pro com Reg-Pro Digital
Clique na imagem abaixo e assista ao vídeo
